Особенности настройки и работы с ИБП в RAIDIX

• Контроллеры и дисковая корзина должны быть подключены к одному ИБП для обеспечения корректного выключения системы при перебоях в электросети. При подключении учитывайте максимально допустимую нагрузку подключённых устройств, которую способен обеспечить ИБП.

• Для ИБП с интерфейсами COM и USB: подключённый управляющим кабелем контроллер называется «мастер», а контроллер без управляющего кабеля – «подчинённый». Когда ИБП отправляет сигнал о низком заряде батареи, этот сигнал получает только мастер-контроллер, который запускает процедуру штатного выключения всей DC-системы.

  Для ИБП с интерфейсом Ethernet: когда ИБП отправляет сигнал о низком заряде батареи, этот сигнал получают оба контроллера, а запускает процедуру штатного выключения DC-системы контроллер, который быстрее обработает такой сигнал.

• С некоторых моделей ИБП невозможно получить сигнал о низком уровне заряда батареи (LB, англ. аббр. «Low Battery»), при этом возможно получить значение уровня заряда батареи. Это означает, что СХД не получит сигнал о необходимости выключения при достижении низкого уровня заряда батареи ИБП. Выяснить возможность получения сигнала с ИБП можно только экспериментально. Если для используемой модели ИБП сигнал получить невозможно, задайте значение для LB на СХД через CLI при помощи команды

  $ rdcli param ups modify -lb <low_percentage>

  Таким образом, СХД будет получать с ИБП значения уровня заряда батареи, а при совпадении значения с ИБП со значением LB на СХД выключение инициирует сама СХД.

  Чтобы узнать значение LB на СХД, выполните команду

  $ rdcli param ups show

  По умолчанию, значение LB на СХД (low_battery в выводе команды) не определено, поэтому в команде show значение отображаться не будет до момента его задания.

  Подробности синтаксиса CLI-команд см. в документе «Справочник CLI RAIDIX 5.3.1».

  Если с ИБП возможно получить сигнал и при этом установлено значение LB на СХД, то выключение СХД инициируется от более высокого из заданных значений. Например, если на ИБП установлено значение 7%, а на СХД – 10%, СХД начнёт выключение при 10%.

• Отображаемый статус ИБП (в веб-интерфейсе и CLI) может отличаться на разных контроллерах в течение нескольких минут.

Включение и выключение функционирования ИБП

Чтобы включить функционирование ИБП для СХД:

• Если настройка подключения ИБП не выполнена: настройте подключение ИБП (подробнее в секциях Настройка подключения ИБП через USB- или COM-интерфейс и Настройка подключения ИБП через Ethernet-интерфейс).
• Если настройка подключения ИБП выполнена и использование ИБП было выключено: кликните Включить.

По умолчанию, функционирование выключено.

Чтобы выключить функционирование ИБП, кликните Выключить.

Выключение функционирования ИБП не сбрасывает настроенные параметры ИБП.

Настройка подключения ИБП через USB- или COM-интерфейс

Вам доступны следующие операции:

1. Настройка через веб-интерфейс.

2. Настройка через CLI.

   Может быть полезна, если в списке вендоров в веб-интерфейсе нет нужной модели ИБП. Для настройки нужно указать совместимый с ИБП драйвер из NUT, который можно узнать в отделе поддержки производителя ИБП. После настройки через CLI, в веб-интерфейсе у настроенного ИБП значения вендора и модели будут отображаться пустыми.

   Пример подключения ИБП СИПБ3КА.10-11 через USB для SC-системы:

   rdcli param ups modify --driver blazer_usb --enable 1

   Пример подключения ИБП СИПБ3КА.10-11 через USB для DC-системы с мастер-контроллера:

   $ rdcli param ups modify --driver blazer_usb --enable 1 --address <IP-адрес_heartbeat-интерфейса_мастер-контроллера>
   $ rdcli param ups modify --driver blazer_usb --enable 1 --address <IP-адрес_heartbeat-интерфейса_мастер-контроллера> --master 0 --remote

   Подробнее о синтаксисе команды в документе «Справочник CLI RAIDIX 5.3.1».

Чтобы настроить подключение через веб-интерфейс:

1. Физически подключите ИБП к СХД, следуя инструкциям технической документации производителя или вендора ИБП:

   • Подключите кабели питания.
   • Подключите управляющий USB- или COM-кабель.

2. Настройте подключение ИБП:

   : Для DC-системы выполните настройку на каждом контроллере.
   1. На панели ИБП кликните Настройки ИБП.

   2. В открывшемся окне настройте параметры подключения ИБП и кликните Применить. Описание параметров см. ниже в этой главе.

      После настройки, на панели ИБП значение поля Статус станет Подключён.

      Параметр	Назначение
      Вендор	Вендор ИБП.
      Модель	Модель ИБП.
      Порт	Номер COM-порта на мастер-контроллере или auto для USB. Возможные значения: ttyS0 ttyS1 ttyS2 ttyS3 ttyUSB0 Цифра означает порядок обнаружения устройств при подключении через COM-порт. ttyUSB0 используется в случае USB-COM-переходника. По умолчанию: для COM: ttyS0; для USB: авто.
      Мастер	Функция мастер-контроллера для текущего контроллера. Должна быть включена только на контроллере, подключённом к ИБП через управляющий кабель. По умолчанию: включена.
      Мастер IP	Только для DC-системы. IP-адрес сетевого интерфейса на мастер-контроллере для управления подчинённым контроллером. На подчинённом контроллере указывается то же значение IP-адреса, что и на мастер-контроллере. : Рекомендуем указывать IP-адрес heartbeat-интерфейса мастер-контроллера.
      Задержка отключения	Время в секундах перед тем, как ИБП отдаст команду на выключение контроллера. Отсчёт начинается с момента получения от ИБП сигнала о разрядке батарей (LB). По умолчанию: 5 секунд. : Рекомендуем оставлять значение по умолчанию.

   3. Отрегулируйте значение уровня низкого заряда ИБП. Подробнее в секции Особенности настройки и работы с ИБП в RAIDIX.

Настройка подключения ИБП через Ethernet-интерфейс

Чтобы настроить подключение ИБП:

1. Физически подключите ИБП к СХД, следуя инструкциям технической документации производителя или вендора ИБП:

   • Подключите кабели питания.
   • Подключите управляющий сетевой кабель.

2. Настройте подключение ИБП:

   : Для DC-системы выполните настройку на каждом контроллере.
   1. На панели ИБП кликните Настройки ИБП.

   2. В открывшемся окне настройте параметры подключения ИБП и кликните Применить. Описание параметров см. ниже в этой главе.

      После настройки, на панели ИБП значение поля Статус станет Подключён.

      Параметр	Назначение
      Вендор	Вендор ИБП. Для сетевых ИБП выберите Generic SNMP UPS.
      Модель	Модель ИБП. Для сетевых ИБП всегда «(various) NetAgent SNMP monitoring card».
      Адрес сетевого ИБП	IP-адрес (и необязательный номер порта) или имя устройства (и необязательный номер порта).
      Версия SNMP	Версия SNMP, поддерживаемая ИБП. Возможные значения: v1; v2c. По умолчанию: v1.
      Сообщество SNMP	Имя сообщества SNMP. Возможные значения: от 1 до 256 любых букв, цифр и символов. По умолчанию: public.
      MIB-файл	MIB-файл (англ. аббр. «Management Information Base») сетевого устройства для SNMP-протокола. Возможные значения: auto apcc aphel_genesisII aphel_revelation baytech cpqpower cyberpower eaton_pw_nm2 eaton_pxg_ups huawei ietf mge netvision raritan raritan-px2 tripplite По умолчанию: auto.
      Задержка отключения	: Параметр отображается в веб-интерфейсе, но не применим для сетевых ИБП.

   3. Отрегулируйте значение уровня низкого заряда ИБП. Подробнее в секции Особенности настройки и работы с ИБП в RAIDIX.

Сброс настроек подключения ИБП

Чтобы сбросить настройки подключения ИБП, выключите использование ИБП, затем кликните Очистить.

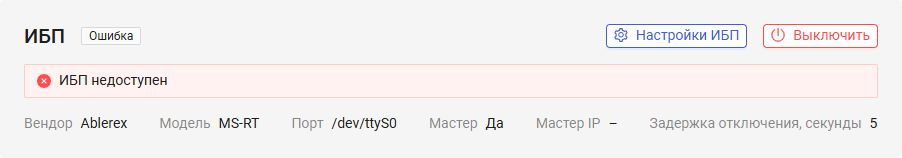

Просмотр статуса ИБП и уведомлений

Статус ИБП и уведомления отображаются в секции ИБП. Дополнительная информация об операциях с уведомлениями в главах Оповещения и Уведомления.

Возможные статусы ИБП и уведомления представлены ниже в таблице.
