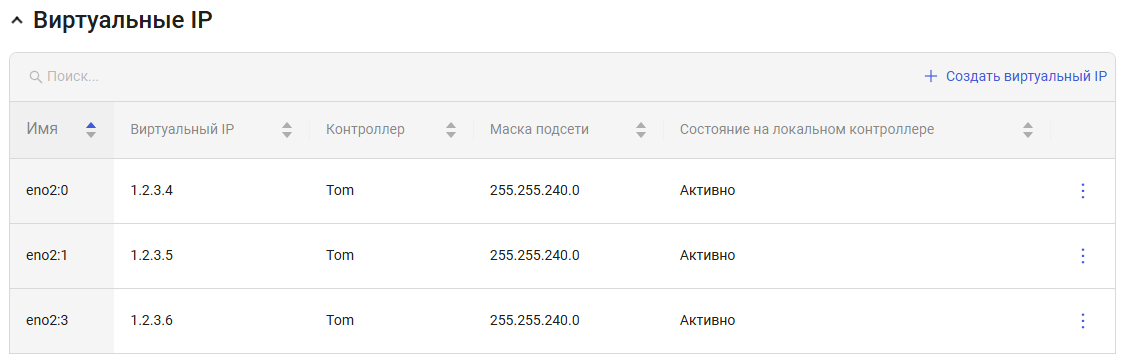

Виртуальные IP-адреса

Виртуальный IP-адрес (англ. «Virtual IP Address», англ. аббр. «VIP») – IP-адрес, который не привязан к конкретному физическому сетевому интерфейсу и используется для обеспечения высокой доступности, отказоустойчивости и балансировки нагрузки сетевых сервисов. VIP позволяет перенаправлять трафик на другой сетевой интерфейс в случае отказа текущего, обеспечивая непрерывность работы сервисов СХД.

Вы можете использовать VIP для:

• обеспечения непрерывности доступа к файловым хранилищам (NAS) в DC-системе;
• настройки репликации в DC;
• назначения нескольких IP-адресов на одном сетевом интерфейсе.

Вам доступны следующие операции:

• Создание VIP.
• Изменение VIP.
• Удаление VIP.

Управление VIP в DC-системе

В DC-системе создайте интерфейс VIP на каждом контроллере с одинаковым IP-адресом, но с отличным параметром «Состояние на локальном контроллере»: на управляющем RAID контроллере с LUN, к которому планируется предоставить доступ, значение параметра VIP задайте Активно, а на другом контроллере – Пассивно. Таким образом, при отказе управляющего контроллера VIP-интерфейс на втором контроллере автоматически станет активным, предоставляя клиенту доступ к LUN по тому же IP-адресу.

:

В DC-системе меняйте виртуальный IP-адрес сразу на обоих контроллерах. Различные виртуальные IP-адреса на двух контроллерах могут привести к нарушению функций СХД, включая NAS и репликацию.

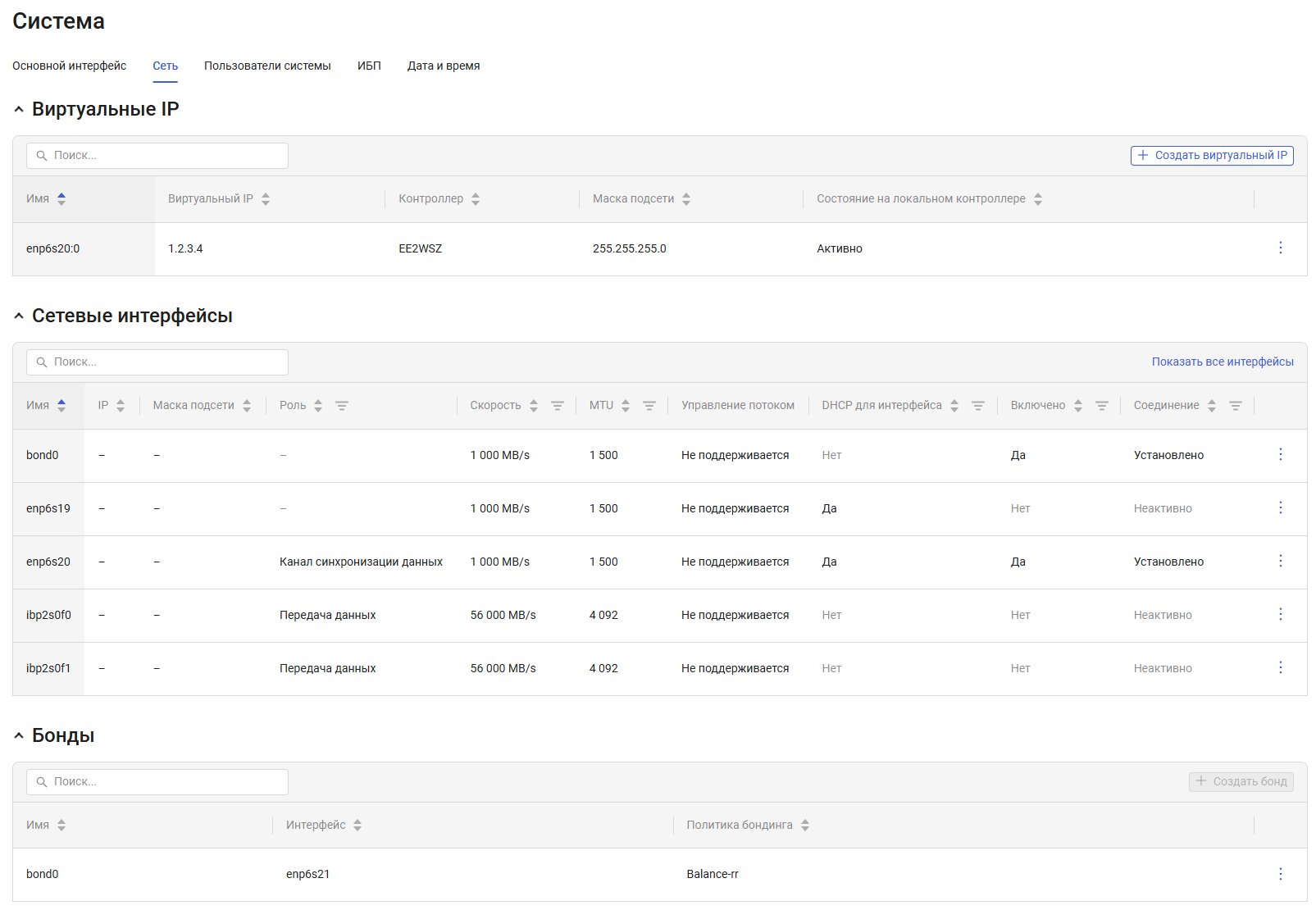

Пример настройки VIP в DC-системе:

Чтобы создать VIP, кликните Создать виртуальный IP и настройте его параметры. Описание параметров см. ниже в этой секции.

Чтобы изменить параметры виртуального IP-адреса, в строке нужного интерфейса кликните и выберите Изменить.

Чтобы удалить виртуальный IP-адрес, в строке нужного интерфейса кликните и выберите Удалить.

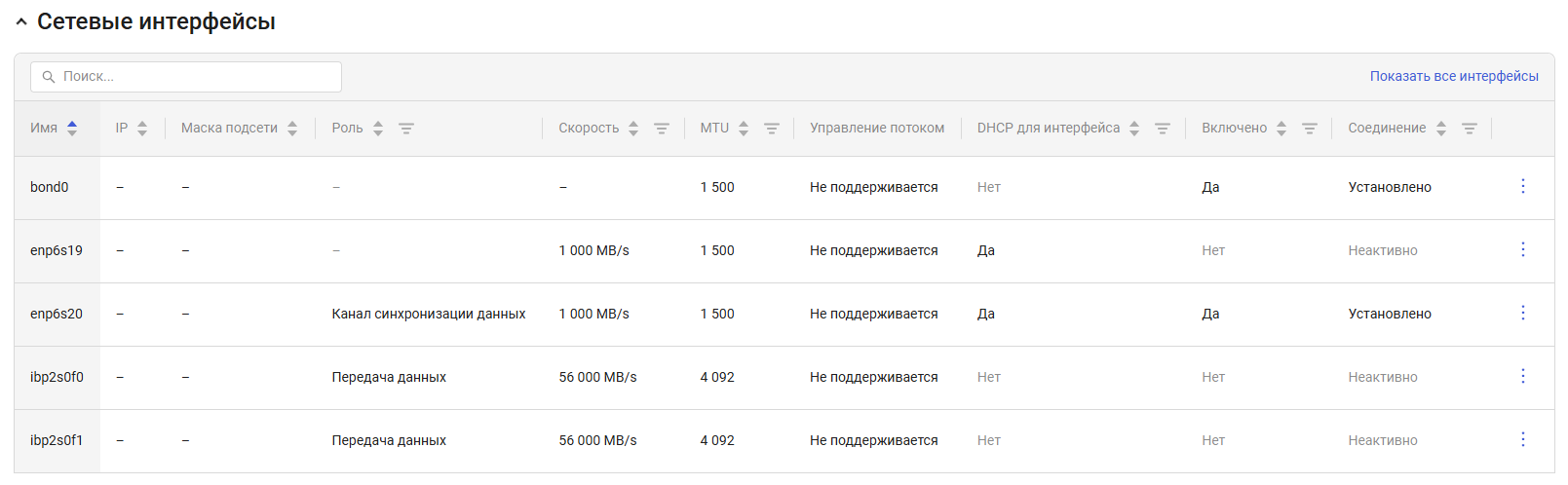

Сетевые интерфейсы

Чтобы настроить сетевой интерфейс, в строке нужного интерфейса кликните и выберите Изменить. Описание параметров см. ниже в этой секции.

По умолчанию, в секции Сетевые интерфейсы отображаются только «неиспользуемые» интерфейсы: в отображении не участвует основной интерфейс, интерфейсы heartbeat и канала синхронизации данных. Для отображения всех интерфейсов кликните Показать все интерфейсы.

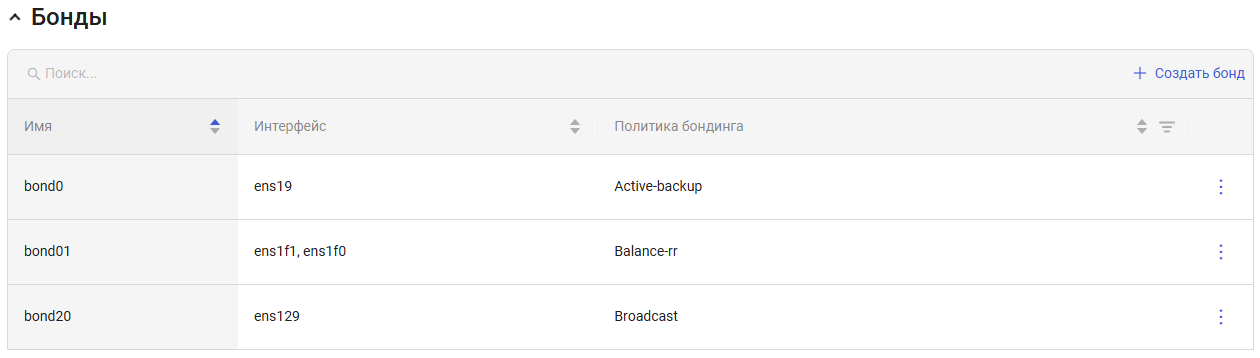

Бонды

Объединение сетевых интерфейсов (далее – бондинг) позволяет объединять несколько сетевых интерфейсов, по которым доступен контроллер, в один виртуальный скоростной канал (далее – бонд), а также распределять нагрузку между указанными каналами, увеличивая пропускную способность в два направления. Таким образом, бондинг способствует увеличению скорости доступа.

Вам доступны следующие операции:

• Создание бонда.
• Изменение бонда.
• Удаление бонда.

Особенности и ограничения бондинга

• Если входящий в бонд сетевой интерфейс перестаёт существовать в системе или меняет своё имя, после возвращения или обратного изменения имени этот интерфейс невозможно вернуть в бонд. Например:

  • при изменении прошивки адаптера;
  • при замене адаптера;
  • при переключении режима работы адаптеров VPI;
  • при программной ошибке.

  В таких случаях создайте бонд заново.

• После создания бонда он будет дополнительно отображаться в секции Сетевые интерфейсы.

  Если вы выключите бонд через соответствующий объект в секции Сетевые интерфейсы, бонд будет разобран (интерфейсы бонда будут удалены).

• Следующие интерфейсы недоступны для добавления в бонд:

  • основной интерфейс;
  • используемый в heartbeat;
  • используемый в бонде;
  • используемый в VIP;
  • выключенный.

Чтобы создать бонд:

1. Кликните Создать бонд.

2. В открывшемся окне выберите сетевые интерфейсы и политику для бондинга, затем кликните Создать. Описание политик см. ниже в этой секции.

   Политика	Описание
   Balance-rr	«Балансировка Round-Robin». Передача пакетов осуществляется последовательно от первого доступного интерфейса до последнего. : При использовании этой политики и работе с инициатором ESXi, на инициаторе рекомендуем использовать политику «Route based on IP hash».
   Active-backup	«Активное резервирование». Осуществляется работа только одного интерфейса, остальные находятся в очереди горячей замены. Если ведущий интерфейс перестаёт функционировать, осуществляется переключение на следующий интерфейс.
   Balance-xor	«Балансировка XOR». Балансировка трафика достигается с помощью разделения исходящих пакетов между интерфейсами. По возможности используется один и тот же интерфейс для каждого получателя. Передача данных осуществляется на основе выбранной политики хэша передачи.
   Broadcast	«Вещание». В режиме Broadcast трафик отправляется одновременно на все интерфейсы, объединённые посредством бондинга.
   802.3ad	«Динамическое объединение каналов связи». В данном режиме все объединённые интерфейсы используются в активном агрегаторе согласно спецификации 802.3ad. Режим динамического объединения каналов связи обеспечивает балансировку нагрузки и отказоустойчивость. Для работы в режиме 802.3ad может использоваться коммутатор с поддержкой IEEE 802.3ad и соответствующей настройкой режима LACP.
   Balance-tlb	«Адаптивная балансировка нагрузки при передаче». В режиме Balance-tlb предусмотрено объединение интерфейсов без каких-либо специальных настроек, без специального коммутатора. Исходящий трафик распределяется в соответствии с текущей нагрузкой (вычисляется по скоростям) для каждого интерфейса. Входящий трафик принимается текущим интерфейсом. Если принимающий интерфейс выходит из строя, то следующий интерфейс получает MAC-адрес вышедшего из строя интерфейса.
   Balance-alb	«Адаптивная балансировка нагрузки». Режим Balance-alb расширяет возможности режима Balance-tlb: предусмотрен механизм распределения нагрузки для трафика IPv4. Режим не требует специального конфигурирования. Балансировка нагрузки достигается опросом ARP. Драйвер перехватывает ответы ARP, направленные в локальной системе в поисках выхода и перезаписывает исходный адрес сетевой карты с уникальным аппаратным адресом одного из интерфейсов в группе.

Чтобы изменить бонд, в строке нужного бонда кликните и выберите Изменить.

Чтобы удалить бонд, в строке нужного бонда кликните и выберите Удалить.

Роли

Для упрощения управления сетевыми интерфейсами вы можете задать параметр «роль» для сетевого интерфейса. Роль – дополнительный (информационный) параметр сетевого интерфейса, отображающий назначение интерфейса в системе. Вы можете назначить следующие роли:

• Управление (для обозначения основного интерфейса);
• Heartbeat;
• Канал синхронизации данных;
• Передача данных (для обозначения каналов передачи данных любого доступного протокола блочного или файлового доступа);
• Не выбрано.

Назначив роль сетевому интерфейсу вы можете сортировать и фильтровать интерфейсы по параметру «роль» во всех функциях ПО RAIDIX, где используются сетевые интерфейсы.

Особенности и ограничения:

• После назначения интерфейса для какой-либо функции ПО RAIDIX система не назначает автоматически соответствующую роль интерфейсу.
• Назначение роли интерфейсу программно не запрещает использование этого интерфейса вне назначенной ему роли.
• Вы можете назначить роль бонду.
• Вы не можете назначить роль виртуальному IP (VIP).
• Объединение интерфейсов с назначенными ролями в бонд не влияет на роль бонда, а также роль бонда не влияет на роли входящих в него интерфейсов.
• Один сетевой интерфейс может иметь только одну роль или не иметь роли вообще.

Назначение ролей доступно в секции Сетевые интерфейсы. Дополнительно вы можете изменить роль интерфейса, используемого в качестве основного, при его настройке (подробнее в главе Основной интерфейс).

Чтобы назначить или снять роль через секцию Сетевые интерфейсы:

1. В строке сетевого интерфейса кликните и выберите Изменить.
2. Выберите значение параметра Роль.
