Обзор веб-интерфейса

Веб-интерфейс – графический пользовательский интерфейс, позволяющий управлять СХД. Через веб-интерфейс доступно большинство функций СХД, однако часть специфичных функций доступна только через CLI. В описании таких функций в этом документе будет отдельное указание на доступность через тот или иной интерфейс.

Веб-интерфейс доступен на русском и английском языках.

В этой главе представлена следующая информация:

  • Подключение к веб-интерфейсу.
  • Версии веб-интерфейса.
  • Система измерения.
  • Вид и основные элементы интерфейса.

Подключение к веб-интерфейсу

Требования и особенности подключения к веб-интерфейсу:

  • Перед подключением убедитесь, что в веб-браузере разрешено выполнение сценариев JavaScript и включена поддержка cookies.
  • Для подключения доступен протокол HTTPS.

  • Поскольку по умолчанию RAIDIX использует самоподписанный сертификат безопасности, при подключении через HTTPS браузер выдаст предупреждение о недоверенном сертификате.

    Для подключения по HTTPS вы можете использовать один из следующих способов:

Чтобы войти в веб-интерфейс:

  1. На устройстве, имеющему доступ к СХД, откройте любой поддерживаемый веб-браузер, затем в адресной строке введите IP-адрес основного интерфейса в следующем формате:

    https://<IP_address>
    : IP-адрес системе назначает администратор, следуя рекомендациям, изложенным в документе «Инструкция по установке RAIDIX 5.3.1».

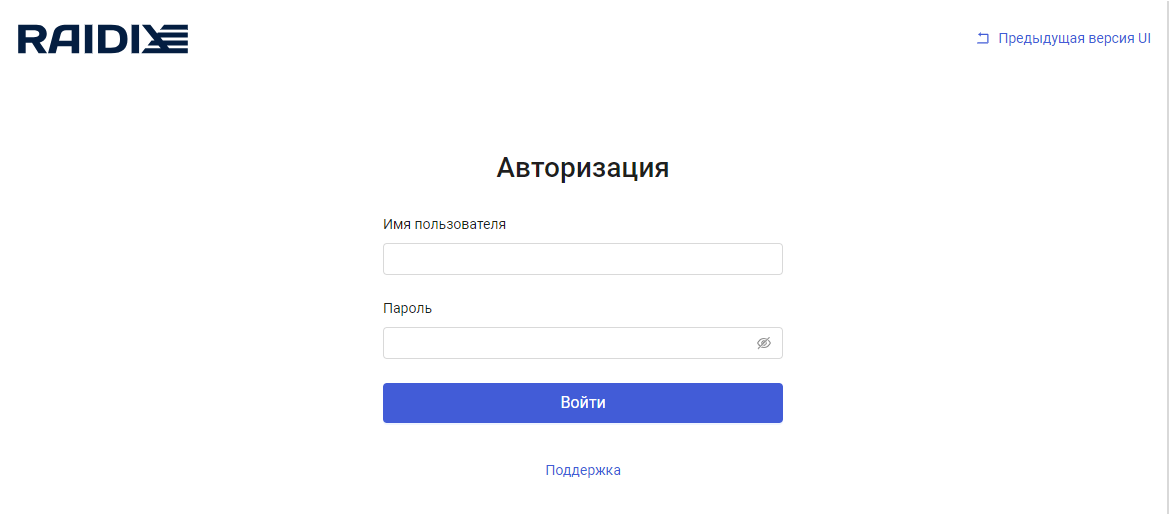

  2. Введите имя пользователя и пароль и кликните Войти.

    По умолчанию, для аутентификации в веб-интерфейсе используйте имя admin и пароль raidix-era.

    Откроется страница Мониторинг > Обзор.

Версии веб-интерфейса

В RAIDIX 5.3.1 вам доступны две версии веб-интерфейса: интерфейс версий 5.2.x (предыдущая версия) и версий 5.3.x (новая версия). В версии 5.3.x изменены внешний вид и расположение функций ПО, а также и логика работы некоторых функций относительно версии 5.2.x. Вы можете использовать любую версию веб-интерфейса и переключаться между ними, однако мы рекомендуем использовать версию 5.3.x.

В ПО RAIDIX 5.3.1 управление следующими функциями доступно только в предыдущей версии веб-интерфейса и CLI:

Чтобы переключить версию веб-интерфейса:

  • Для авторизовавшегося в системе пользователя: откройте меню пользователя и кликните Предыдущая версия UI или НОВЫЙ UI.

  • Со страницы аутентификации: в правом верхнем углу страницы кликните Предыдущая версия UI.

Система измерения

В версии веб-интерфейса 5.3.x вы можете выбрать систему измерения, в которой будут отображаться соответствующие значения различных параметров системы и её объектов.

Управление доступно в меню пользователя.

Вам доступны следующие системы измерения:

  • двоичная (MiB, GiB, TiB);
  • десятичная (MB, GB, TB).

По умолчанию установлена десятичная система измерения.

Вид и основные элементы интерфейса

Окно веб-интерфейса состоит из следующих элементов:

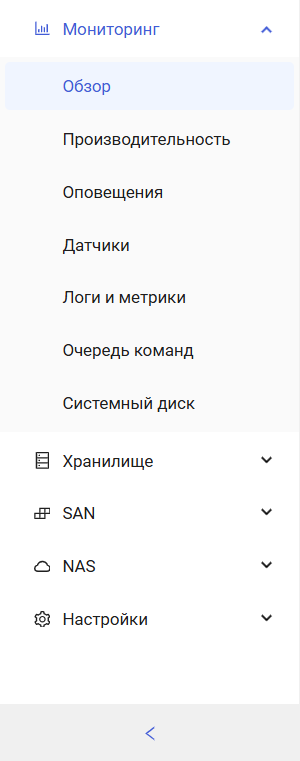

  • Главное меню.

    Элемент реализует функцию переключения между разделами веб-интерфейса.

    Главное меню состоит из следующих основных вкладок:

    • Мониторинг
    • Хранилище
    • SAN
    • NAS
    • Настройки

    Подробнее о возможностях управления СХД, доступных через определённую вкладку, см. в соответствующих главах этого документа.

  • Рабочая область интерфейса.

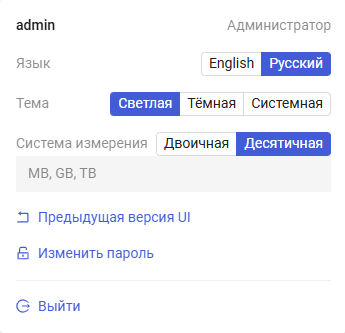

  • Иконка пользователя (меню пользователя).

    Элемент реализует функции смены языка, смены пользователя, смены версии интерфейса, смены системы измерения.

  • Иконка системы.

    Элемент реализует функцию быстрого доступа к оповещениям системы.
