Установка

После загрузки с установочного носителя, в открывшемся окне выберите Install RAIDIX 5.2.5 и нажмите Enter.

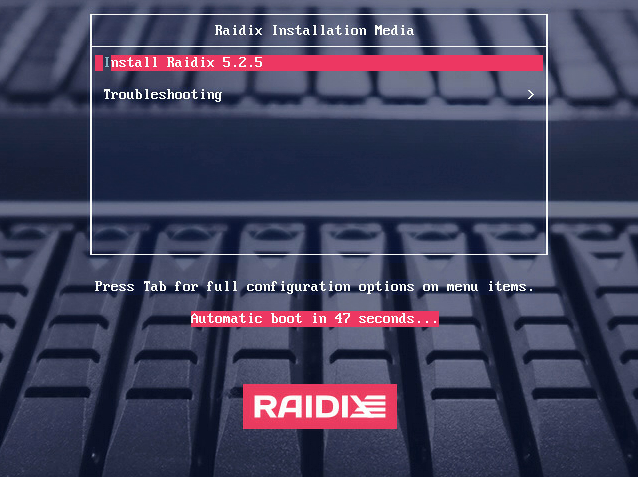

Рис. 1. Окно начала установки ПО RAIDIX 5.2.5

Лицензионное соглашение

  1. В открывшемся окне INSTALLATION SUMMARY кликните END USER LICENSE AGREEMENT.

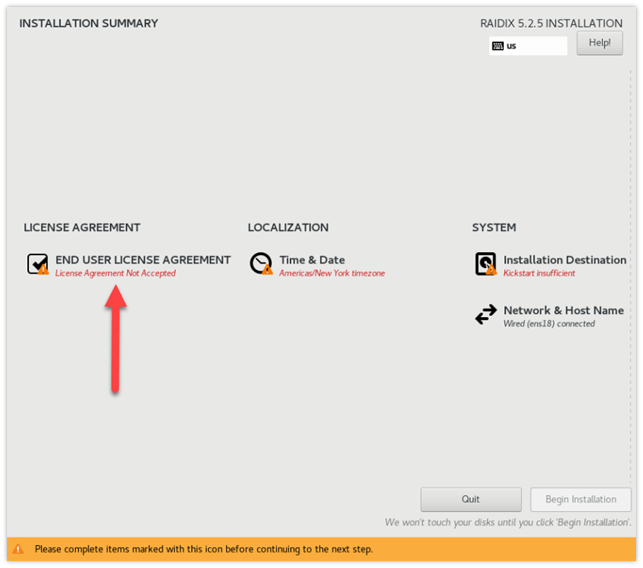

    Рис. 2. Главная страница INSTALLATION SUMMARY: выбор настройки Лицензионного соглашения (License Agreement)

  2. В открывшемся окне ознакомьтесь с текстом лицензионного соглашения.

    Текст соглашения доступен на русском и английском языках.

  3. По завершении чтения примите условия лицензионного сообщения, кликнув Accept license agreement terms, затем кликните Done.

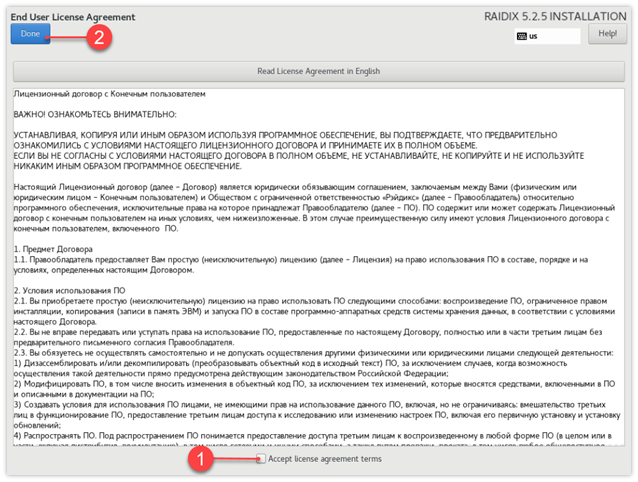

    Рис. 3. Текст лицензионного соглашения

Настройка даты и времени

  1. В окне INSTALLATION SUMMARY кликните Time & Date.

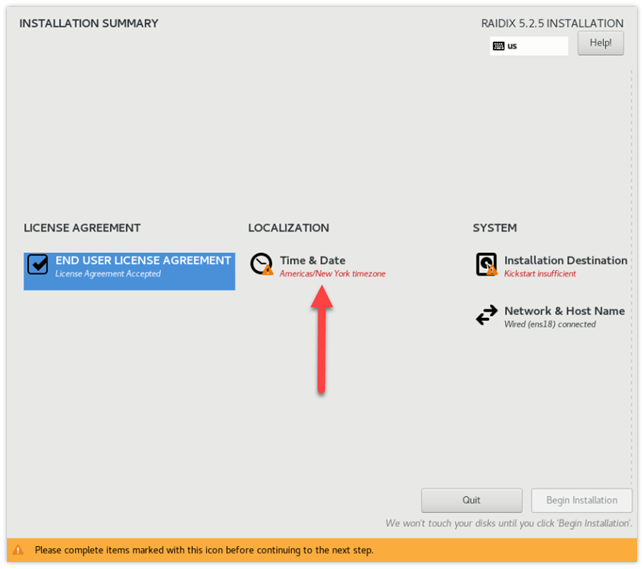

    Рис. 4. Главная страница: настройка даты и времени

  2. В открывшемся окне выберите свой часовой пояс, отметив его на карте.

  3. Убедитесь, что опция Network Time включена.

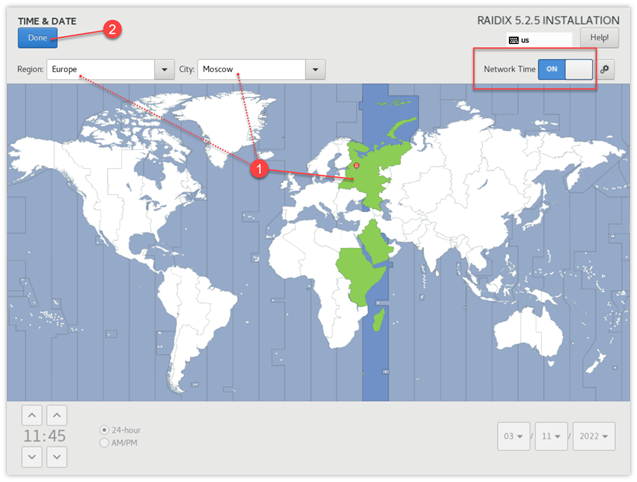

    Рис. 5. Окно настроек даты и времени (Date & Time)

Настройка системного диска или дисков

В окне INSTALLATION SUMMARY кликните Installation Destination.

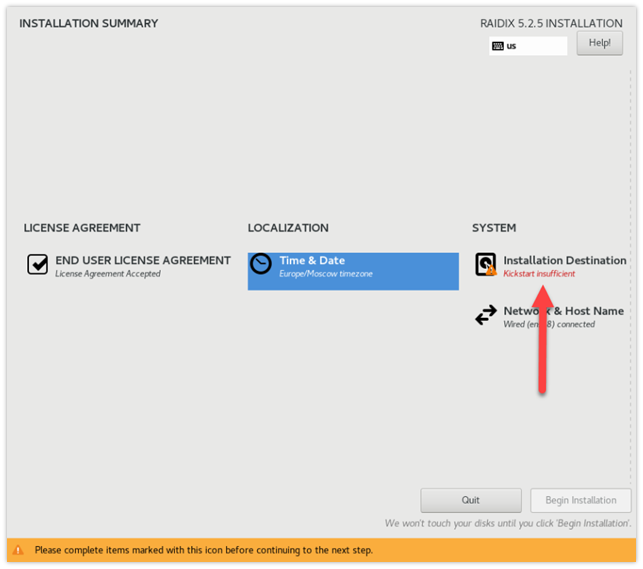

Рис. 6. Главная страница: настройка системного диска (Installation Destination)

  1. Выбор диска или дисков

    1. В открывшемся окне в секции Local Standard Disks выберите диск для установки RAIDIX.

      :

      Если вы собираетесь установить систему на RAID 1:

      • выберите минимум два диска;
      • объём дисков для RAID 1 должен быть одного размера;
      • не используйте аппаратные RAID-контроллеры для создания системного RAID.

    2. Кликните Done.

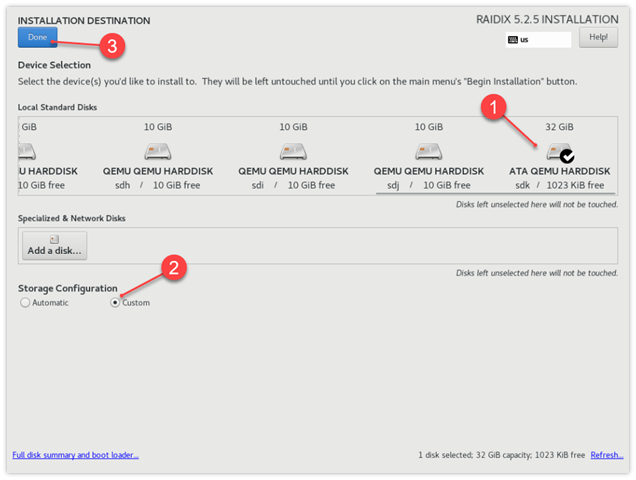

      Рис. 7. Выбор системного диска
      Рис. 8. Выбраны два диска для установки системы на RAID 1

    Откроется окно MANUAL PARTITIONING.

  2. Удаление Unknown-разделов

    Если на системном диске уже созданы разделы (они отображаются в разделе Unknown), удалите их следующим образом:

    1. Кликните Unknown чтобы раскрыть список разделов и выбрать один раздел.
    2. Кликните .
    3. В открывшемся окне отметьте Delete all file systems which are only used by Unknown.

    4. Кликните Delete It.

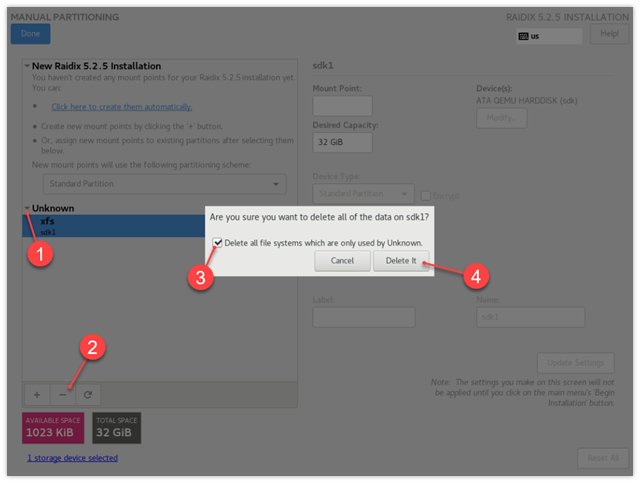

      Рис. 9. Удаление Unknown-разделов

  3. Создание EFI-раздела

    :

    Только для систем с UEFI (Unified Extensible Firmware Interface).

    Пропустите этот раздел, если установка производится на систему с BIOS.

    Чтобы создать EFI-раздел:

    1. В окне Manual Partitioning убедитесь, что в выпадающем списке выбрано Standard Partition.

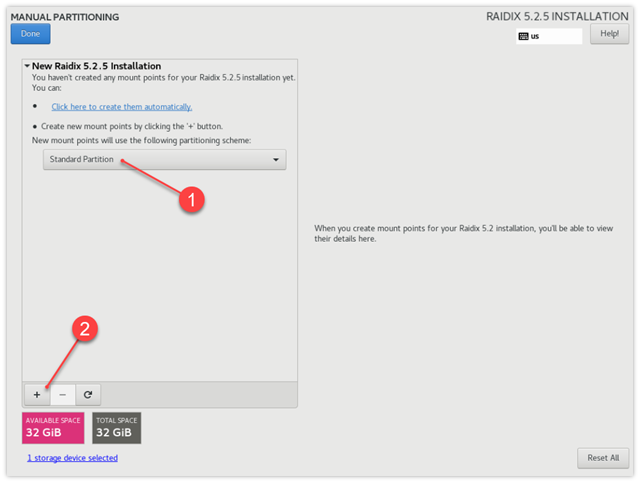

      Рис. 10. Окно ручного создания разделов

    2. В левом нижнем углу страницы кликните и в открывшемся окне укажите следующие параметры загрузочного раздела:

      • Mount Point: /boot/efi
      • Desired Capacity: 200

      Кликните Add mount point.

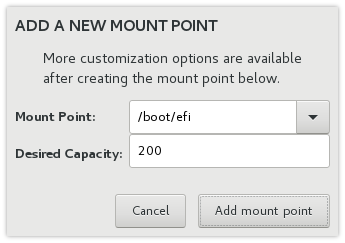

      Рис. 11. Установленные параметры для EFI-раздела

    3. Убедитесь, что в поле File System установлено значение EFI System Partition.

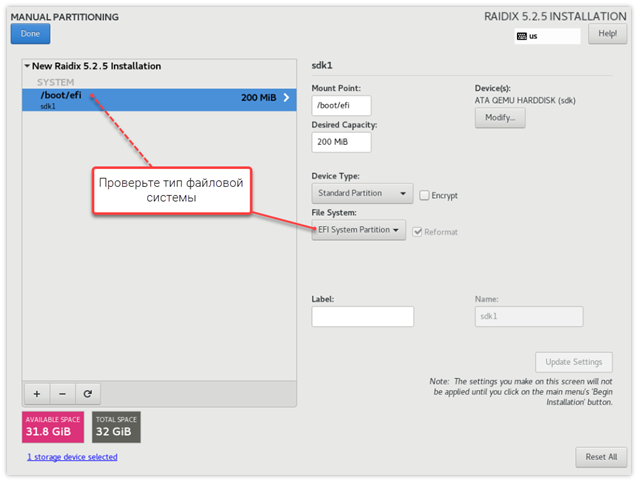

      Рис. 12. Страница ручного создания разделов (Manual Partitioning) с созданным EFI-разделом

    4. Если вы устанавливаете систему на RAID 1, в Device Type раздела выберите RAID.

      Учтите, что раздел /boot/efi займёт место на каждом системном диске.

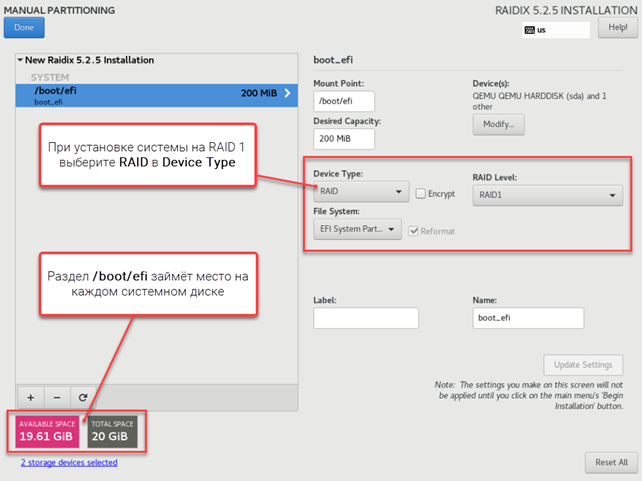

      Рис. 13. Настройка EFI-раздела при установке системы на RAID 1

  4. Создание основных разделов

    : Рекомендуем не создавать раздел подкачки (swap), так как использование этого раздела может уменьшить производительность системы.

    Создание разделов зависит от типа установки:

    • установка на один диск;
    • установка на RAID 1.

    Чтобы создать основные разделы, на странице MANUAL PARTITIONING:

    1. Кликните и следуйте одному из способов:

      • Установка системы на один диск:

        1. Укажите следующие параметры корневого раздела:

          • Mount Point: /.
          • Desired Capacity: 16384.

          Кликните Add mount point.

        2. Кликните .

        3. Укажите следующие параметры для раздела /var:

          • Mount Point: /var.
          • Desired Capacity: оставьте пустым.

          Таким образом, раздел /var займёт все оставшееся свободное место на диске.

          Кликните Add mount point.

      • Установка системы на RAID 1:

        1. Укажите следующие параметры корневого раздела:

          • Mount Point: /.
          • Desired Capacity: оставьте пустым.

          Таким образом, корневой раздел займёт все свободное место на диске. Раздел /var не создаётся.

          Кликните Add mount point.

        2. Настройте разделы:

          1. Device Type: RAID.

            После выбора параметра Device Type появятся остальные параметры.

          2. RAID Level: RAID1 (Redundancy).
          3. File System: ext4.

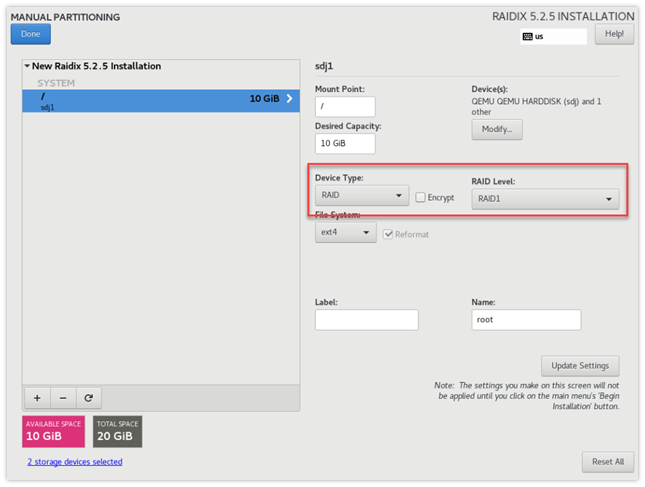

          Рис. 14. Настройка раздела при установке на RAID 1

    2. Кликните Done. При появлении предупреждения (warning) подтвердите созданную конфигурацию повторным кликом Done.

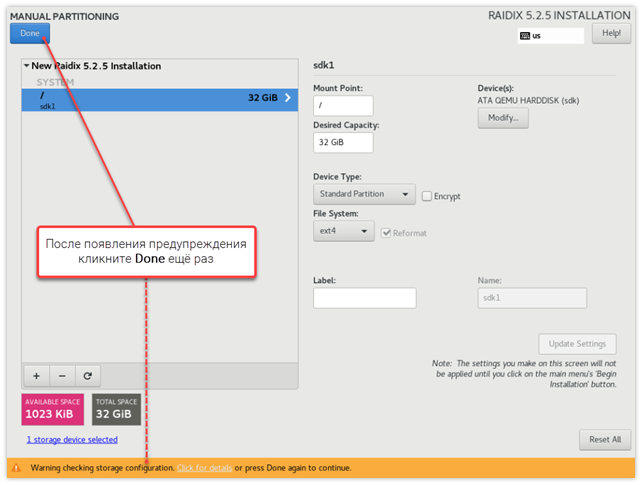

      Рис. 15. Подтверждение создания разделов

    3. В открывшемся окне Summary of Changes кликните Accept Changes.

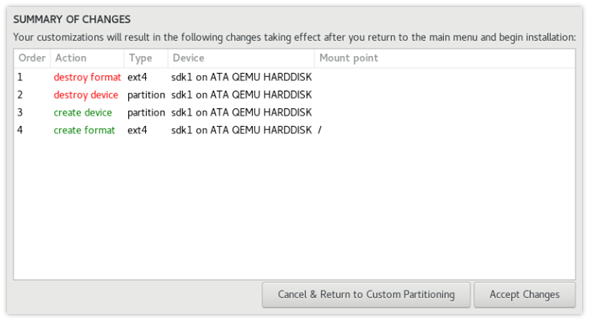

      Рис. 16. Окно Summary of Changes

Настройка сети и имени контроллера

Описанная в этом разделе настройка сети является необязательной для установки системы: вы можете настроить сеть и выбрать имя контроллера после установки.

  1. На странице INSTALLATION SUMMARY кликните Network & Host Name.

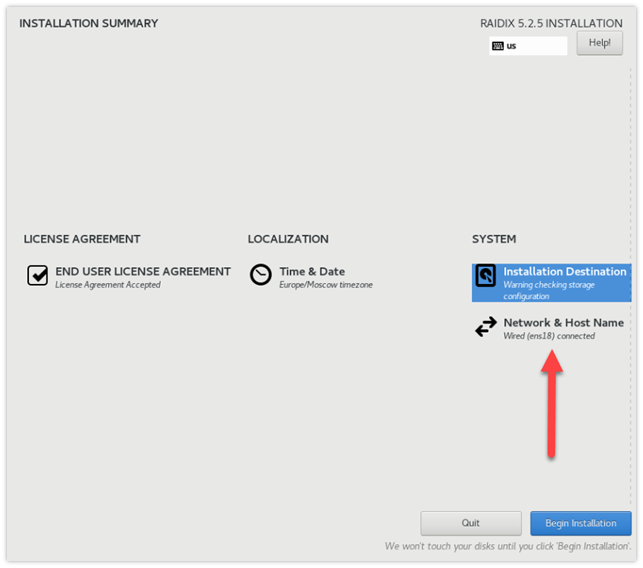

    Рис. 17. Главная страница: настройка сети (Network & Host Name)

  2. На открывшейся странице NETWORK & HOST NAME вы можете настроить обнаруженные сети или создать новые, а также переименовать контроллер.

    : Настройка номеров VLAN не поддерживается.

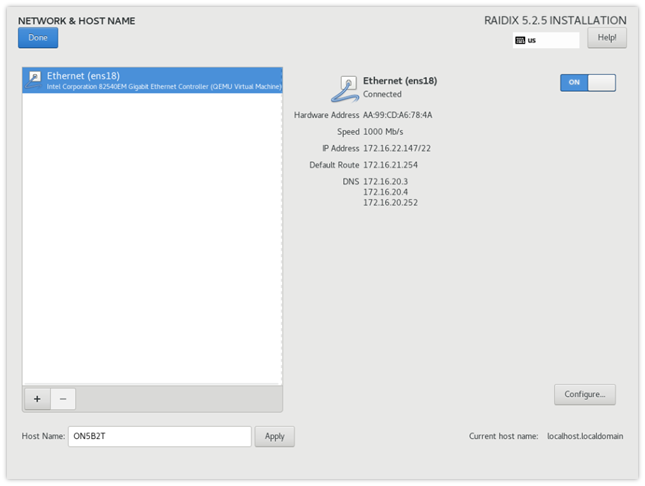

    Рис. 18. Страница NETWORK & HOST NAME
    :

    Чтобы после установки системы автоматически подключиться к выбранной сети, в окне NETWORK & HOST NAME:

    1. Выберите сеть.
    2. Кликните Configure...
    3. В открывшемся окне перейдите на вкладку General.
    4. Отметьте пункт Connect automatically with priority.
    5. Кликните Save.

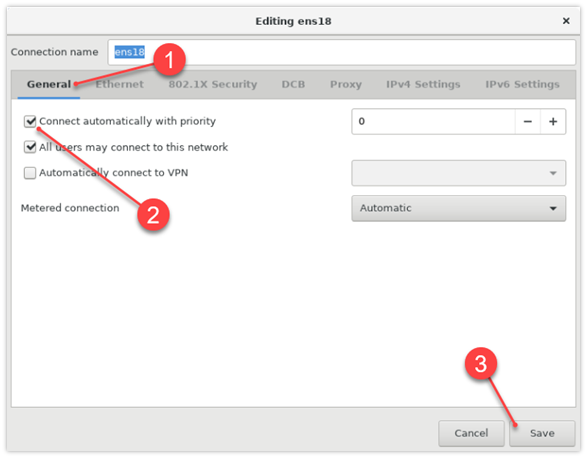

    Рис. 19. Включение опции автоматического подключения к сети
  3. После завершения настройки кликните Done в левом верхнем углу страницы NETWORK & HOST NAME.

Установка и завершение установки

  1. В окне INSTALLATION SUMMARY кликните Begin Installation.

    В нижней части окна появится шкала прогресса, отражающая процесс установки.

  2. По завершении процесса установки система выдаст соответствующее уведомление. Кликните Reboot System.

  3. Верните диски, отключенные в начале установки.

    : Помните, что диски не будут отображаться в GUI и CLI, пока вы не добавите файл лицензии.

Если установка производилась на диск, подключенный к узлу через сетевой адаптер SAS LSI 93xx/94xx или Lenovo 430-8e/430-16e, добавьте модуль для записи аварийного снимка.

В остальных случаях установка завершена.
