Настройка синхронизации кэшей узлов

Для корректной работы DC-системы настройте таргеты для синхронизации кэшей узлов на каждом узле. Для синхронизации доступна сеть InfiniBand, протоколы iSCSI и iSER.

:

При использовании многопортового адаптера для синхронизации подключите кабели последовательно: физический порт 1 на одном узле с физическим портом 1 на втором узле, 2 с 2 и т.д.

Требования, особенности и рекомендации настойки синхронизации узлов:

  • Перед настройкой ознакомьтесь с требованиями и информацией в главе Настройка сетевых интерфейсов.
  • При работе с двухпортовыми адаптерами NVIDIA VPI не используйте конфигурацию, при которой один порт работает в режиме Ethernet, a другой – в режиме InfiniBand.
  • Соединение для синхронизации узлов должно быть выделенным и прямым (точка-точка, point-to-point).
  • Рекомендуем для синхронизации узлов использовать выделенный канал iSCSI.

Синхронизация по iSCSI

: Перед настройкой синхронизации по iSCSI убедитесь, что IP-адреса портов для синхронизации добавлены в список IP-адресов в настройках iSCSI.

Чтобы настроить таргеты для синхронизации кэшей узлов по iSCSI:

  1. На одном из узлов откройте страницу ИНИЦИАТОРЫ И ИНТЕРФЕЙСЫ > ТАРГЕТЫ ISCSI.

  2. С правой стороны страницы включите iSCSI.

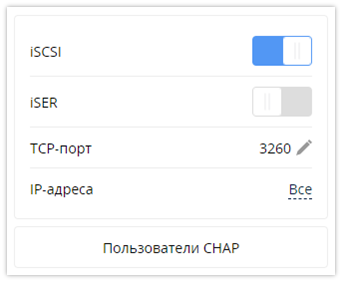

    Рис. 1. Переключатель «iSCSI»
  3. Откройте страницу ИНИЦИАТОРЫ И ИНТЕРФЕЙСЫ > АДАПТЕРЫ.
  4. Кликните Синхротаргеты.
  5. В открывшемся окне Выбрать таргеты для синхронизации отметьте тип таргета для синхронизации iSCSI.

  6. В появившемся поле Удаленный iSCSI IP выберите IP-адрес порта на удалённом узле, по которому будет происходить синхронизация кэшей узлов. Кликните ВЫБРАТЬ.

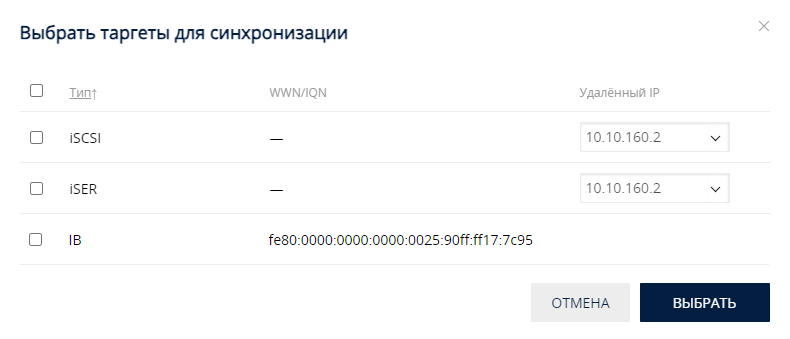

    Рис. 2. Окно выбора порта для синхронизации
    : Если IP-адрес необходимого порта отсутствует в списке, проверьте корректность сетевых настроек удалённого узла на странице СИСТЕМА > СЕТЬ.
  7. Повторите шаги 3-6 на втором узле.

Вы можете настроить количество сессий iSCSI для канала синхронизации. Настройка доступна только через CLI:

$ rdcli dc modify --iscsi_ses_nr <num>

По умолчанию, включена автонастройка: количество сессий равно двум плюс одна сессия за каждые 10 Гб/с.

Подробнее о параметре см. в документе «Справочник CLI RAIDIX 5.2.5».

Синхронизация по InfiniBand

:

В RAIDIX 5.2.5 для работы синхронизации по IB требуется включенная функция поддержки iSCSI.

Вы можете включить поддержку iSCSI на странице ИНИЦИАТОРЫ И ИНТЕРФЕЙСЫ > ТАРГЕТЫ ISCSI.

Для настройки таргетов для синхронизации кэшей узлов по InfiniBand:

  1. На одном из узлов откройте страницу ИНИЦИАТОРЫ И ИНТЕРФЕЙСЫ > АДАПТЕРЫ.

    В секции Адаптеры InfiniBand каждому порту InfiniBand соответствует один таргет.

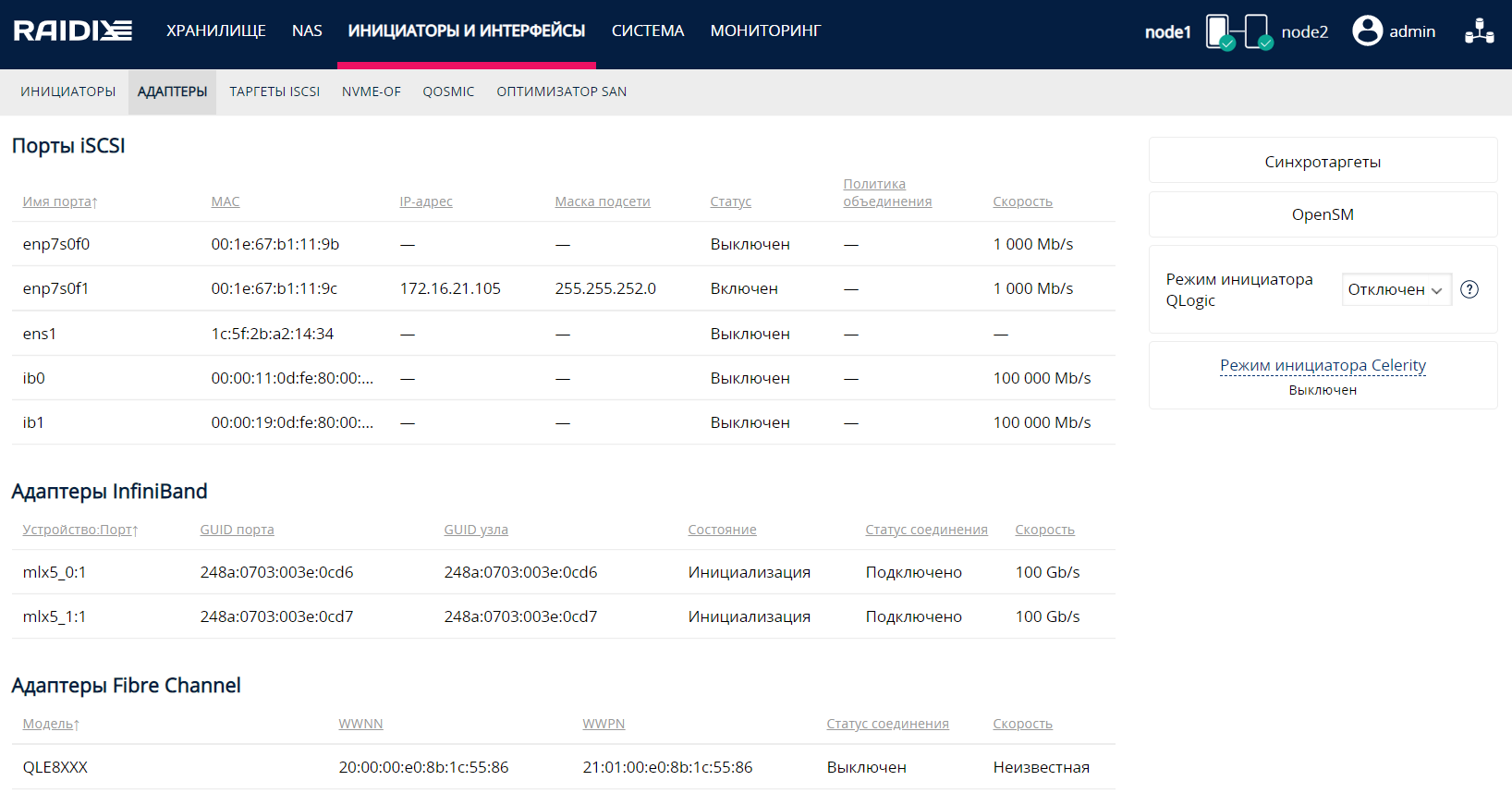

    Рис. 3. Страница АДАПТЕРЫ

  2. В правом верхнем углу страницы кликните Синхротаргеты. Откроется окно Выбрать таргеты для синхронизации.

    Рис. 4. Окно выбора порта для синхронизации
  3. Отметьте GUID тех портов InfiniBand на удалённом узле, которые будут участвовать в синхронизации кэшей узлов, и кликните ВЫБРАТЬ.
  4. Повторите шаги 1-3 на втором узле.

  5. Настройте сервис OpenSM (InfiniBand Subnet Manager):

    1. Откройте страницу ИНИЦИАТОРЫ И ИНТЕРФЕЙСЫ > АДАПТЕРЫ.

    2. Кликните кнопку OpenSM. Откроется окно настройки параметров сервиса OpenSM.

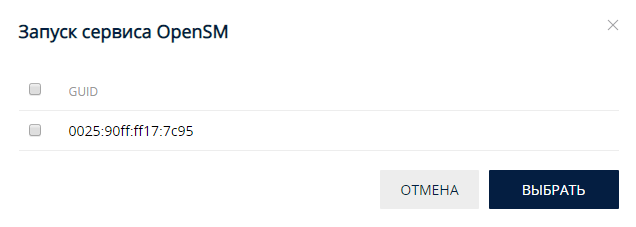

      Рис. 5. Окно «Запуск сервиса OpenSM»
    3. Отметьте GUID портов, по которым будет осуществляться синхронизация узлов, и кликните ВЫБРАТЬ.

    Для синхронизации кэшей узлов достаточно включить OpenSM на одном узле.

Синхронизация по iSER

: Поддержка iSER требует включенной поддержки iSCSI.

Для настройки синхронизации кэшей узлов по iSER:

  1. Включите поддержку iSER:

    1. На одном из узлов откройте страницу ИНИЦИАТОРЫ И ИНТЕРФЕЙСЫ > ТАРГЕТЫ ISCSI.

    2. Включите iSCSI и iSER.

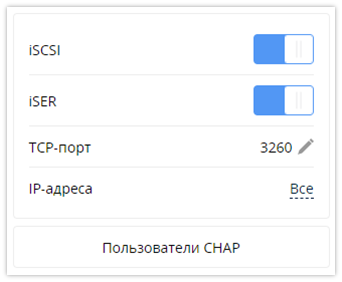

      Рис. 6. Переключатели «iSCSI» и «iSER»

  2. Настройте синхротаргет:

    1. Откройте страницу ИНИЦИАТОРЫ И ИНТЕРФЕЙСЫ > АДАПТЕРЫ.

    2. Кликните Синхротаргеты.

      : При выключенной поддержке iSER в списке синхротаргетов не появятся таргеты iSER.

    3. В появившемся окне Выбрать таргеты для синхронизации выберите таргет iSER и Удалённый IP для синхронизации.

      Рис. 7. Окно выбора порта для синхронизации
    4. Кликните ВЫБРАТЬ.
  3. Повторите шаг 2 на втором узле.
